Gutbrod HB 45 R 02627.03 (1985) Ersatzteile

02627.03 (1985) HB 45 R

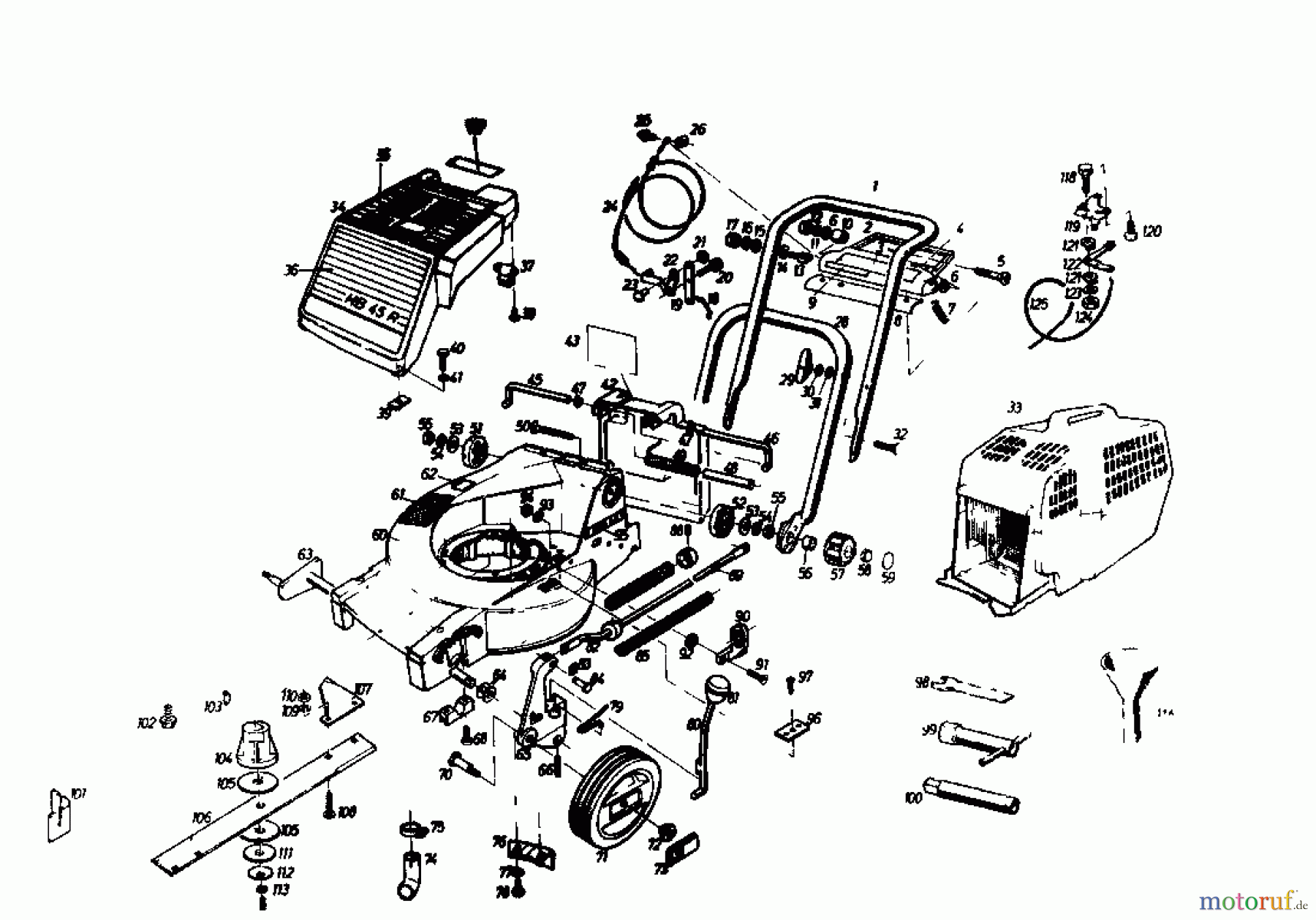

Hier finden Sie die Ersatzteilzeichnung für Gutbrod Motormäher mit Antrieb HB 45 R 02627.03 (1985) Grundgerät. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Gutbrod Gerätes aus und bestellen Sie einfach online. Viele Gutbrod Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	079.05.274	OBERHOLM
2	079.05.890	E-TEIL LIEFERUMFANG ARMATURENB
4	000.49.357	HINWEISSCHILD (START-STOP)
5	22.5410.51	LINSENSENKSCHR.M.KREUZDIN 966
6	24.6481.14	SCHEIBE A 6,4 DIN 125-St
7	000.31.023	ZUGFEDER
8	079.05.270	VERSTAERKUNGSBLECH
9	000.49.321	HINWEISSCHILD
10	079.05.231	LAGERBUCHSE Zn5glcB
11	24.8195.14	FEDERRING DIN 127
12	24.1421.14	SECHSKANTMUTTER DIN 934
13	000.02.406	ANSCHLUSSCHRAUBE VERZINKT
14	24.6273.23	PASS- & STÜTZSCHEIBE DIN 988
15	24.6486.15	SCHEIBE VERZINKT DIN 9021
16	24.8195.12	FEDERRING DIN 127
17	24.3423.12	HUTMUTTER DIN 1587
18	079.19.167	SCHALTSTANGE
19	079.19.165	SCHALTHEBEL
20	090.49.118	SCHRAUBE
21	000.55.027	SICHERUNGSCLIP
22	079.19.847	SCHALTHEBELTRAEGER VOLLST.
23	25.8426.10	BOLZEN MIT GROSSEM KOPDIN 1436
24	079.19.851	SCHALTZUG KPL.
25	000.02.335	BOLZEN f. SL-SICHERUNG
26	000.55.024	SL-SICHERUNG VERZINKT
29	090.26.829	FLUEGELMUTTER SCHWARZ RAL9005
30	24.8191.18	FAECHERSCHEIBE DIN 6798
31	24.6481.18	SCHEIBE DIN 125
32	22.3417.33	FLACHRD-SCHR.M 4KT-ANSDIN 603
33	079.80.924	GRASFANGKORB KPL.M.VERLAENGERU
34	079.24.945	E-TEIL -LIEFERUMFANG HAUBE
35	000.49.184	AUFKLEBESCHILD
36	000.48.982	NAMENSCHILD
37	079.24.079	BEFESTIGUNGSKLAMMER
39	079.24.092	UNTERLAGE
40	21.1441.70	SECHSKANTSCHRAUBE DIN 933
41	24.8195.18	FEDERRING DIN 127
42	079.25.392	HECKKLAPPE ROT RAL 3000
43	000.49.423	HINWEISSCHILD
45	079.25.287	STANGE RECHTS
46	079.25.286	STANGE LINKS
47	28.3491.06	GREIFRING DIN N
48	079.25.285	HUELSE
49	000.31.142	SCHENKELFEDER
50	000.02.331	HAMMERSCHRAUBE
51	079.05.129	HOLMARRETIERUNG RECHTS
52	079.05.120	HOLMARRETIERUNG LINKS
53	24.6486.25	SCHEIBE DIN 9021
54	24.8190.24	SICHERUNGSSCHEIBE DIN N
55	24.1424.25	FLACHE-SECHSKANTMUTTERDIN 936
56	079.05.122	DISTANZBUCHSE
57	079.05.848	STERNGRIFF VOLLST.
58	24.3421.55	HUTMUTTER DIN 917
59	000.34.145	VERSCHLUSSTOPFEN
60	079.25.976	RASENMAEHERGEHAEUSE KPL.
61	079.25.383	ANTIRUTSCHBELAG
62	000.49.073	HINWEISSCHILD PVC-FOLIE
63	079.29.883	ACHSE VORNE VOLLST.
64	24.6273.40	PASS UND STUETZSCHEIBEDIN 988
65	079.29.700	VERSTELLSTUECK VOLLST.
66	25.3197.95	SPANNHUELSE DIN 1481
67	079.29.230	ACHSHALTERUNG
68	000.02.334	TAPTITE-SCHRAUBE VERZINKT
70	079.29.216	RADBOLZEN
71	079.29.949	RAD KPL. ET-SET
72	000.02.361	SECHSKANTMUTTER
73	079.29.455	RADKAPPE (ROT RAL 2002)
74	079.11.613	ANSCHLUSSROHR VOLLST.
75	001.10.114	SCHELLE
76	079.25.406	ABDECKUNG
77	24.6481.12	SCHEIBE VERZINKT DIN 125
78	000.02.341	TAPTITE-SCHRAUBE VERZINKT
79	000.30.260	FEDER
80	079.29.891	VERSTELLHEBEL VOLLST.
81	000.36.023	KUGELKNOPF SCHWARZ PH 40X10
82	079.29.952	STANGE KPL.M.KLEBESCH.
83	000.55.024	SL-SICHERUNG VERZINKT
84	000.02.335	BOLZEN f. SL-SICHERUNG
85	000.30.258	DRUCKFEDER
88	23.4454.20	GEWINDESTIFT DIN 914
89	000.49.044	ANZEIGE
90	079.29.237	WINKEL
91	22.5410.45	LINSENSENKSCHR.M.KREUZDIN 966
92	000.20.601	SCHEIBE
93	24.8191.14	FAECHERSCHEIBE DIN 6798
94	24.1421.14	SECHSKANTMUTTER DIN 934
95	000.49.049	SCHNITTHOEHENANZEIGE
96	079.25.393	ABDECKUNG
97	000.02.341	TAPTITE-SCHRAUBE VERZINKT
98	000.40.355	EINMAULSCHLUESSEL 894
99	000.40.853	ZUENDKERZENSCHLUESSEL M. STIFT
100	000.40.440	SCHLUESSEL
101	000.41.298	ARRETIERUNGSBLECH
102	000.02.333	MOTORBEFESTIGUNGSSCHRAUBE
103	25.5239.09	SCHEIBENFEDER DIN 6888
104	079.77.123	MESSERNABE
105	090.26.344	REIBSCHEIBE
106	079.77.818	MESSER VOLLST.
107	079.77.122	LUFTLEITBLECH S
108	000.02.379	FLACHRUNDSCHRAUBE VERZINKT
109	24.8195.14	FEDERRING DIN 127
110	24.1421.14	SECHSKANTMUTTER DIN 934
111	090.26.387	SCHEIBE VERZINKT
112	090.26.348	FEDERSCHEIBE SCHWARZ
113	24.8195.22	FEDERRING DIN 127
116	000.82.089	TRICHTER PLASTIK 75 MM
118	21.1441.48	SECHSKANTSCHRAUBE DIN 933-8.8
119	079.11.257	TRAEGER FUER GASHEBEL
120	000.02.337	PLASTITE-SCHRAUBE VERZINKT
121	079.11.174	REIBSCHEIBE
122	079.11.660	GASHEBEL VOLLST.
123	24.6486.16	SCHEIBE DIN 9021
124	24.1426.14	SICHERUNGSMUTTER-ANS DIN 985
125	079.11.125	BOWDENZUG
