Gutbrod GOLDEN SPRINT BR 04054.02 (1996) Ersatzteile

04054.02 (1996) GOLDEN SPRINT BR

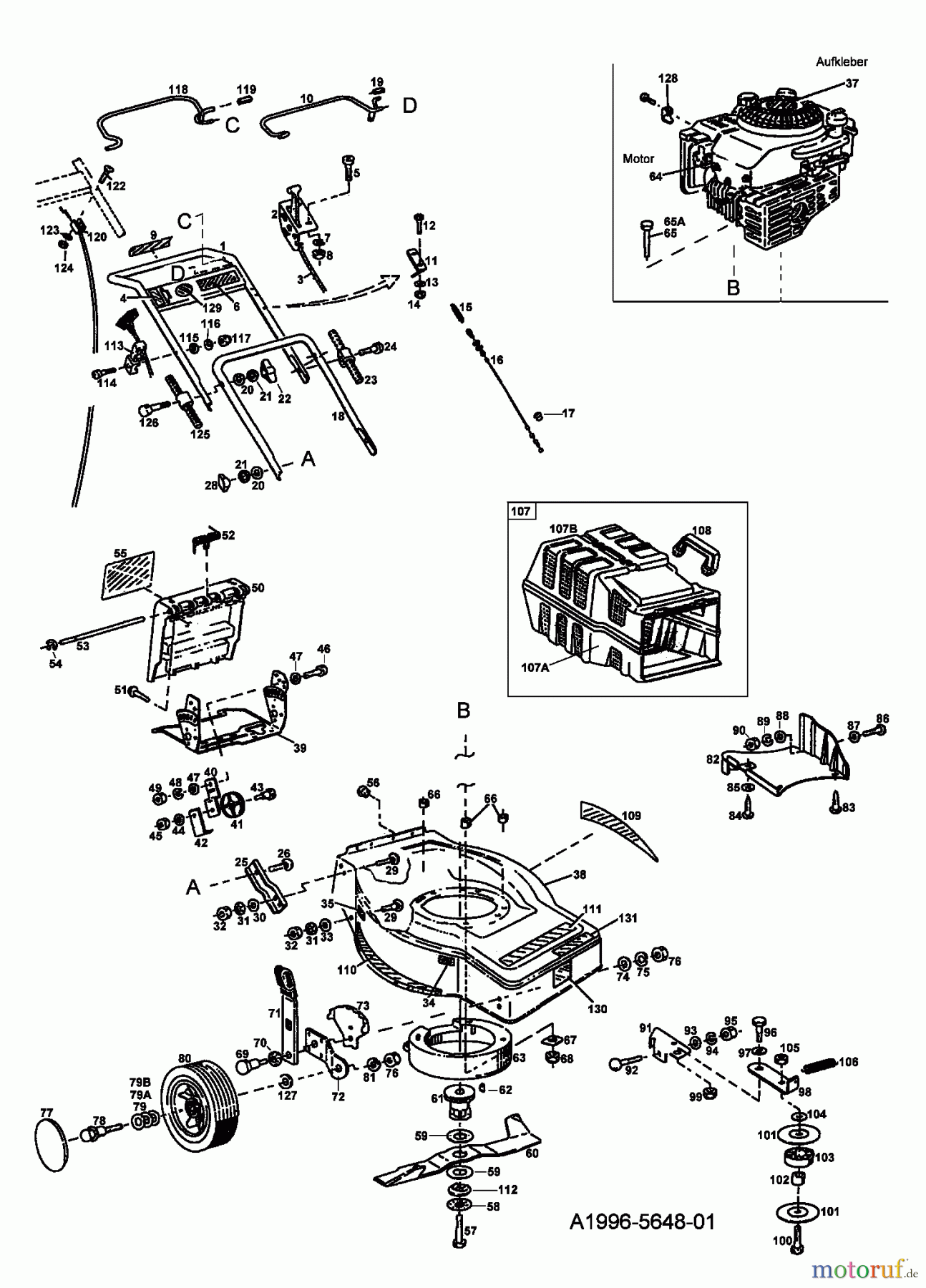

Gutbrod Motormäher mit Antrieb GOLDEN SPRINT BR 04054.02 (1996) Grundgerät

Hier finden Sie die Ersatzteilzeichnung für Gutbrod Motormäher mit Antrieb GOLDEN SPRINT BR 04054.02 (1996) Grundgerät. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Gutbrod Gerätes aus und bestellen Sie einfach online. Viele Gutbrod Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
1 079.06.783OBERHOLM VOLLST.
2 079.11.768GAS-FERNBEDIENUNG VOLLST.
3 079.11.784BOWDENZUG VOLLST.
4 000.51.812HINWEISSCHILD "START"
5 23.5422.11LINSEN-SCHR.M.KREUZSCHLITZ
6 000.57.389SCHRIFTZUG GUTBROD GROSS GOLD
7 24.8195.14FEDERRING DIN 127
8 24.1421.14SECHSKANTMUTTER DIN 934
9 000.50.351HINWEISSCHILD "FAHRANTRIEB"
10 079.06.758SCHALTBUEGEL VOLLST.
11 079.06.253GEGENHALTER VERZINKT
12 23.5422.00LINSENSCHRAUBE DIN 7985
13 24.6481.12SCHEIBE VERZINKT DIN 125
14 24.1426.12SICHERUNGSMUTTER DIN 985-8
15 000.31.132ZUGFEDER
16 079.19.630SCHALTZUG VOLLST.
17 000.75.941KABELSTUETZE, VERZINKT
18 079.06.311UNTERHOLM SCHWARZ RAL 9005
19 000.37.504PVC-SCHLAUCH
20 24.6481.18SCHEIBE DIN 125
21 24.8191.18FAECHERSCHEIBE DIN 6798
22 090.26.829FLUEGELMUTTER SCHWARZ RAL9005
23 079.05.515BIEGESCHUTZ SCHWARZ
24 21.1443.79SECHSKANTSCHRAUBE DIN 931
25 079.06.413HOLMFUSS
26 22.3419.28FLACHRD-SCHR.M 4KT-ANSDIN 603
28 000.02.377FLUEGELMUTTER:M8 SCHWARZ
29 22.3419.24FLACHRD-SCHR.M 4KT-ANSDIN 603
30 24.6481.18SCHEIBE DIN 125
31 28.7111.05TELLERFEDER gelb verzDIN 2093
32 24.1421.18SECHSKANTMUTTER DIN 934
33 24.6273.40PASS UND STUETZSCHEIBEDIN 988
34 000.57.362ERSATZTYPENSCHILD GO.SPRINT BR
35 000.49.637AUFKLEBER 96DB(A)
37 000.57.357JUBILAEUMSAUFKLEBER
38 079.26.756RASENMAEHERDECK VOLLST.
39 079.26.757HECKBUEGEL VOLLST.
40 079.19.332UMLENKROLLENTRAEGER VERZINKT
41 079.19.324UMLENKROLLE
42 079.19.344SICHERUNGSBLECH
43 23.5427.65FLACHKOPFSCHRAUBE DIN 923
44 24.8190.12SICHERUNGSSCHEIBE DIN N
45 24.1423.12SECHSKANTMUTTER DIN 439
46 21.1441.48SECHSKANTSCHRAUBE DIN 933-8.8
47 24.6481.14SCHEIBE A 6,4 DIN 125-St
48 24.8195.14FEDERRING DIN 127
49 24.1421.14SECHSKANTMUTTER DIN 934
50 079.26.961HECKKLAPPE KPL.
51 000.02.493TORX-SCHRAUBE M6x20 WN 1452
52 000.31.182FEDER VERZINKT
53 079.26.027STANGE VERZINKT
54 28.3595.54SICHERUNGSSCHEIBE DIN 6799
55 000.57.263WARNHINWEISE ( PIKTOGRAMME )
56 000.34.311VERSCHLUSSDECKEL 910/3790
57 000.02.282MESSERSCHRAUBE 3/8"UNF SCHWARZ
58 000.20.652TELLERSPANNSCHEIBE TSK 10
59 079.77.389REIBSCHEIBE HARTGEWEBE
60 000.77.010MESSER 45 cm -T-
61 079.77.412MESSERNABE
62 25.5239.09SCHEIBENFEDER DIN 6888
63 079.26.599WINDKANALRING
64 090.64.987B-MOTOR XM 35 MIT MOTORBREMSE
65 21.1443.78SECHSKANTSCHRAUBE DIN 931
65A 21.1443.83SECHSKANTSCHRAUBE DIN 931
66 079.25.452DISTANZBUCHSE
67 079.26.406UNTERLAGE
68 24.1426.18SICHERUNGSMUTTER DIN 985-8
69 079.30.321RADSCHRAUBE
70 28.7111.50TELLERFEDER verz. DIN 2093
71 079.30.714HÖHENVERSTELLHEBEL VOLLST.
72 079.30.320VERSTELLARM
73 079.30.318VERSTELLPLATTE
74 24.6486.18SCHEIBE DIN 9021-St
75 24.8195.18FEDERRING DIN 127
76 24.1421.18SECHSKANTMUTTER DIN 934
77 079.30.715RADKAPPE FÜR RAD 0180 -LT-
78 079.29.166RADBOLZEN:M8:53+1 LG 5.8
79 24.6273.37PASS UND STUETZSCHEIBEDIN 988
79A 24.6273.39PASS UND STUETZSCHEIBEDIN 988
79B 24.6273.40PASS UND STUETZSCHEIBEDIN 988
80 079.30.989RAD KPL. D=180
81 24.8195.56SPERRKANTRING AEHNL. DIN 127
82 079.26.363ABDECKUNG
83 000.02.337PLASTITE-SCHRAUBE VERZINKT
84 22.6417.18LINSEN-BLECHSCHRAUBE DIN 7981
85 24.6486.13SCHEIBE DIN 9021-ST
86 23.5421.93LINSEN-SCHR.M.KREUZSCHDIN 7985
87 24.6481.12SCHEIBE VERZINKT DIN 125
88 24.6486.15SCHEIBE VERZINKT DIN 9021
89 24.8195.12FEDERRING DIN 127
90 24.1421.12SECHSKANTMUTTER M5 DIN 934-8
91 079.26.138SPANNARMLAGERUNG
92 22.3419.24FLACHRD-SCHR.M 4KT-ANSDIN 603
93 24.6481.18SCHEIBE DIN 125
94 24.8195.56SPERRKANTRING AEHNL. DIN 127
95 24.1421.18SECHSKANTMUTTER DIN 934
96 21.1441.70SECHSKANTSCHRAUBE DIN 933
97 24.6486.18SCHEIBE DIN 9021-St
98 079.19.375SPANNARM
99 24.1426.18SICHERUNGSMUTTER DIN 985-8
100 21.1441.74SECHSKANTSCHRAUBE DIN 933
101 079.19.346SCHEIBE VERZINKT
102 079.19.333BUCHSE, VERZINKT
103 26.1027.04RILLENKUGELLAGER DIN 625
104 24.6486.18SCHEIBE DIN 9021-St
105 24.1426.18SICHERUNGSMUTTER DIN 985-8
106 000.31.131ZUGFEDER
107 079.80.992GRASFANGKORB VOLLST.SCHWARZ
107A 079.80.331KORBHAELFTE UNTEN
107B Gutbrod KORBHÄLFTE SCHWARZ RAL 9005079.80.325KORBHÄLFTE SCHWARZ RAL 9005
108 079.80.084GRIFF SCHWARZ RAL 9005
109 000.51.626KLEBESCHILD "TURBO TECHNIK"
110 000.51.627KLEBESCHILD "TURBO TECHNIK"
111 000.57.363NAMENSSCHILD
112 079.77.407SICHERUNGSBLECH
113 079.11.299STARTERHALTERUNG E-TEIL-SET
114 23.5422.21LINSENSCHR. MIT KREUZ DIN 7985
115 24.6481.14SCHEIBE A 6,4 DIN 125-St
116 28.7111.03TELLERFEDER verz. DIN 2093
117 24.3423.14HUTMUTTER:M6 5S DIN 1587
118 079.07.601BUEGEL-MOTORSTOP
119 000.37.504PVC-SCHLAUCH
120 079.12.847BREMSZUG VOLLST.
122 23.5422.23LINSENSCHRAUBE M.KREUZDIN 7985
123 24.6481.14SCHEIBE A 6,4 DIN 125-St
124 24.1426.14SICHERUNGSMUTTER-ANS DIN 985
125 079.05.304BIEGESCHUTZ:SCHWARZ RAL 9005
126 21.1443.79SECHSKANTSCHRAUBE DIN 931
127 24.6487.20SCHEIBE DIN 7349-ST
128 079.11.346SCHELLE SCHWARZ
129 000.57.379JUBILAEUMSAUFKLEBER KLEIN
130 000.57.388MTD EMBLEM GOLD
131 000.57.400GUTBROD SCHRIFTZUG KLEIN
