Echo HC-1600 - Hedge Trimmer (Type 1) Gear Case, Blades, Tools Ersatzteile

Gear Case, Blades, Tools HC-1600 - Echo Hedge Trimmer (Type 1)

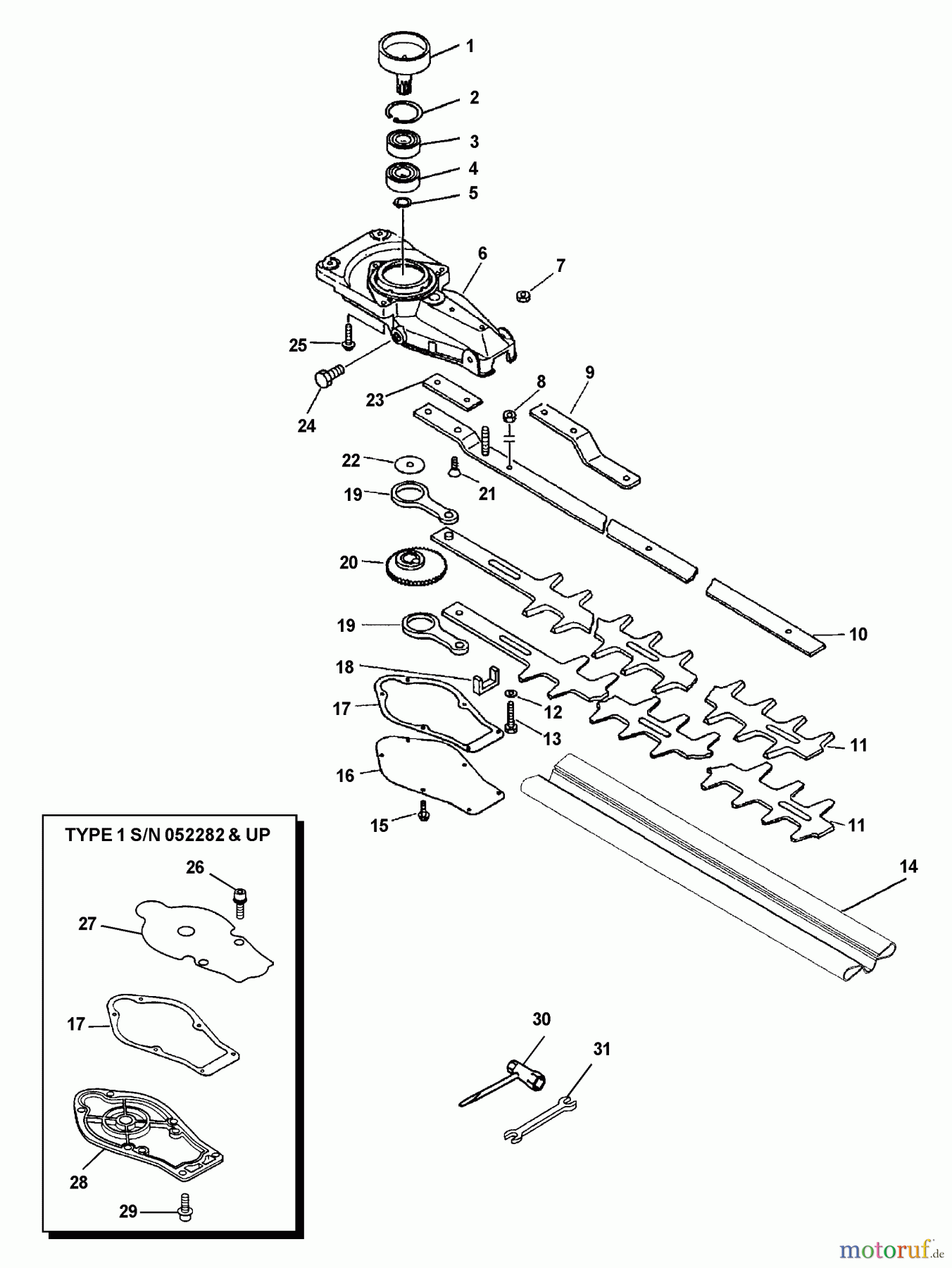

Hier finden Sie die Ersatzteilzeichnung für Echo Heckenscheren HC-1600 - Echo Hedge Trimmer (Type 1) Gear Case, Blades, Tools. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Echo Gerätes aus und bestellen Sie einfach online. Viele Echo Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	16-175005-04560	Kupplungstrommel HC-1500
2	16-900702-00035	Seegerring, innen, 35mm
3	16-900813-36202	Kugellager
4	16-900810-36202	Kugellager PB-500/EA-410/EC-
5	16-900701-00014	Seegerring außen 14mm
6	16-610407-06960	Winkelgetriebe
6	16-610410-07760	Getriebegehäuse HC-1600
6	16-610407-07760	Getriebegehäuse HC-1600 ab Nr.
7	16-900500-00006	Mutter HC-2400, HCR-1500, PB-
8	16-433022-06460	Sicherungsmutter M6*1
9	16-699120-06560	Halteblech HC-1600
10	16-X425-000060	Messerhalter SHC-2400
10	16-X425-000090	Messerhalter HC-1600
11	16-X411-000050	Scheidmesser Länge üa 615mm
11	16-X411-000110	Schneidmesser HC-1600 Länge ü.
12	16-699118-04560	Scheibe 15,5x6,5x0,7mm HC-2410
13	16-699115-04560	Messerschraube 6x16mm HC-1600
13	16-699115-04660	Messerschraube 18mm HC-1600
14	16X495000020
15	16-900162-04010	Schraube CS-4500,-4000,-6701,-
16	16-610411-05361	Gehäusedeckel unten HC-1500
17	16-610414-05360	Gehäusedichtung, Gummi
18	16-610425-04560	Filzdichtung HC-1500
19	16-610330-04561	Pleuel HC-1500, HCR-1500(SI),
20	16-610312-04560	Excenterrad HC-1500 bis Serie
21	16-900212-06025	Schraube
22	16-610350-04560	Scheibe
23	16-699118-07760	Scheibe HC-1600
24	16-900100-08008	Schraube(Eisen) (10)
25	16-900162-05025	Schraube 5x25 CS-5100/PB-46LN/
26	16-900162-05012	Bolzen EA-410
27	16-610447-07760	Platte HC-1600 ab Seriennr.
28	16-610411-07760	Getriebedeckel HC-1600 ab
29	16-900162-04012	Schraube M4x12 CS-2600
30	16-895112-00330	Gabelschlüssel PPT-300ES
31	16-895410-06960	Kombischlüssel
	16P021000350
